Stanzmaschine PROFIline ZM-320

Die PROFIline ZM-320 Halbrotative Etikettenstanzmaschine ist eine neu entwickelte Verarbeitungsmaschine mit integriertem Längsschneider, Rotationsquerschneider und Schuppenauslage. Durch neuestes Bosch-Rexroth Servo-Kontrollsystem werden sämtliche Vorzugs- und Wickelstellen optimal überwacht und gesteuert.

Das patentierte Registerkontrollsystem wird auf das jeweilige Produkt angepasst.

Die Rotationsstanze ist mit einem 168 Zähne Magnetzylinder ausgerüstet. Zum Einrichten wird lediglich das Stanzblech getauscht. Besondere Eigenschaften der PROFIline ZM-320 sind, hohe Geschwindigkeit, super präzise, einfache Bedienung, hohe Effizienz und wenig Kosten. Sie eignet sich perfekt für alle Arten von Etikettendruck - und Stanz Jobs. Für große Stückzahlen kann der Magnetzylinder getauscht und die Maschine rotativ betrieben werden, somit werden höhere Geschwindigkeiten erreicht. Die PROFIline ZM-320 minimiert Ausschuss und erreicht maximale Effizienz und ist somit eine optimale Verarbeitungsmaschine für jede Druckerei.

Jetzt Anfragen

Umroll- und Schneidmaschine PROFIline ZM-320
  • Max. Stanz Geschwindigkeit: (Rotativ) 120 m/min; (Halb-Rotativ) 65 m/min

  • Max. Stanz/Druck Länge: (Rotativ) 190.5-539.75 mm; (Halb-Rotativ) 100-350 mm

  • Max. Stanz/Druck Breite: 300 mm

  • Max. Materialbreite: 320 mm

  • Max. Abwickler Durchmesser: 700 mm

  • Max. Aufwickeldurchmesser: 600 mm

  • Stanz/Druck Genauigkeit: +/- 0.1 mm

  • Schnittbreite Längsschneider: 20-300 mm

  • Anschluß: 400 Volt / 3 Phasen / Null

  • Gewicht: 2.400 kg

  • Maschinenmaße: 3.220 x 1.680 x 1.660 mm

PROFIline ZM-320

 PROFIline ZM-320

Name Herstellungsland Hersteller
Control System Deutschland Bosch Rexroth
Servomotor und Regler Deutschland Bosch Rexroth
Frequenzumrichter Frankreich Schneider
Schaltelemente Frankreich Schneider
Bahnlaufregelung Deutschland BST
Pneumatische Ventile Taiwan AIRTAC
Druckmarkensensor Deutschland SICK
Zahnriemen China
Wälzlager Deutschland und Japan INA and NSK
Touch Display Taiwan WENVIEW

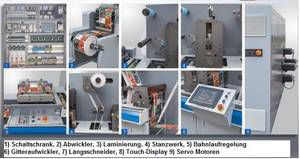

Rotationsstanzwerk mit Gitteraufwickler

Rotationsstanzwerk mit Gitteraufwickler

Querschneider und Schuppenauslage (optional)

Querschneider und Schuppenauslage (optional)

Längsschneider (optional)

Längsschneider (optional)

BST Bahnlaufregelung

BST Bahnlaufregelung

Schutzfolien Laminierung

Schutzfolien Laminierung

Touchdisplay

Touchdisplay

Corona Vorbehandlung (optional)

Corona Vorbehandlung (optional)

Corona Vorbehandlung (optional)

Corona Vorbehandlung (optional)

Flexodruckwerk

Flexodruckwerk

Kaltfolienprägung

Kaltfolienprägung
