Umroll- und Schneidmaschine
EASYline US-320QC und US-420QC

Die Umroll- und Schneidmaschine EASYline US-320QC/ 420QC ermöglicht die Herstellung von Schmalschnittrollen aus beliebigen Rollenmaterialien wie Papier, Folien Haftetiketten und Laminaten bis ca. 800gr./m². Sie Konfektioniert und Kontrolliert bahnförmige Materialien bis zu einer Breite von 320mm/420mm.

Die aus einem massiven Stahlrahmen bestehende robuste Maschine lässt sich bereits nach kurzer Einarbeitungszeit problemlos bediene. Die Geschwindigkeit kann elektronisch geregelt werde. Nach Erreichen einer voreingestellten Anzahl von Etiketten oder Laufmetern stoppt die Maschine automatisch.

Der einfache, effiziente Aufbau der Anlage ermöglicht extrem kurze Ein– und Umrüstzeiten.

Zu verarbeitendes Material: Haftetiketten, Papier, Folie, Laminate bis 800 gr/m².

 Datenblatt - deutsch      Datasheet - english

Jetzt Anfragen

Jetzt Bestellen  EASYline US-320QC

Jetzt Bestellen  EASYline US-420QC

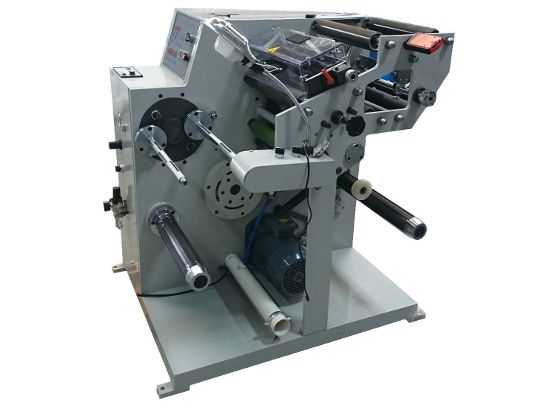

Umroll- und Schneidmaschine EASYline US-320QC



Ausstattung der EASYline US-320QC/ US-420QC

Stahlrahmen

  • Seitenplatten aus lackierten Stahlplatten

  • Bodenplatte aus Stahl

  • Seiten und Abdeckplatten aus Stahlblech

  • Elektronik im Maschinengehäuse integriert

  • Anschluss 240 Volt

Abrollung mit pneumatischer Spannwelle

  • Rechts/links Abwickeln möglich

  • Bahnzug über Magnetpulverkupplung einstellbar

  • Pneumatische Spannwelle 76 mm

  • Durchmesser max. Ø 700 mm

  • Rollengewicht max. 120 kg

  • Materialbreite von 50 mm bis 320 mm/ 420 mm

  • Stopsensor (Bei Rollendende)

Splicetische

  • Splicetisch aus Stahlblech

  • Zwei Magnetgriffe

  • Messerführung für Quer,- oder Diagonalschnitt

Bahnmittensteuerung (Bahnkantensteuerung)

  • Mittels 2 Stück Lichttaster

Vorzugseinheit

  • Stahlwalze

  • Gummierte Anpressrolle

  • Einstellbarer Anpressdruck der Anpressrolle

  • Elektromotorisch angetrieben

  • Bahngeschwindigkeit bis 120m/min je nach Produkt

Absaugevorrichtung

  • Axialgebläse zum Absaugen eines Randstreifens

Längsschneider

  • Scherenschnittsystem

  • Sechs Stück Obermesser

  • Sechs Stück Untermesser

  • Minimale Schnittbreite 15 mm

  • (verschiedene Messersysteme auf Anfrage)

Zähler

  • Umschaltmöglichkeit von Etikettenzähler auf Laufmeterzähler

  • Maschine stoppt bei Erreichen der vorgewählten Stückzahl/Länge

Aufwicklung

  • Manuelles Drehkreuz mit zwei Aufwickelspindeln

  • Pneumatische Spannwelle für 1,5 Zoll Hülsen (andere Größen auf Anfrage)

  • Bahnzug über Magnetpulverkupplung einstellbar

  • Rollendurchmesser max. 200 mm

  • Zulässiges Achsgewicht 80kg

Bedienungs- und Steuereinheit

  • Hauptschalter

  • Steuerung EIN / AUS

  • Maschine START / STOP

  • Not-Aus

  • Variable Geschwindigkeit durch Drehpotentiometer

  • Meter- und Etikettenzähler umschaltbar

  • Automatisches Stoppen der Maschine bei Erreichen der vorgewählten Meterzahl / Etikettenzahl

  • Elektronikkomponenten im Maschinengehäuse integriert

  • Bahnlauf von links nach rechts

Technische Daten

  • Elektrische Spannung: 240 Volt

  • Elektrische Leistung: 1,80 KW

  • Strom: 10 Ampere

  • Frequenz: 50 Hz

  • Länge x Breite x Höhe ca.: 900 mm x 900 mm x 1.200 mm

  • Gewicht ca.: ca. 520 kg
