Rotationsstanzmaschine
EASYline R-600

Die Rotationsstanz- und Schneidemaschine EASYline R-600 ermöglicht die Herstellung von Stanzteilen und Etiketten zum Konfektionieren und Kontrollieren von bahnförmigen Materialien bis zu einer Breite von 600 mm.

Der einfach, effiziente Aufbau der Anlage ermöglicht extrem kurze Ein- und Umrüstzeiten.

Zu verarbeitendes Material: Haftetiketten, Papier, Folie, Laminate bis 600gr./m²
Bitte vor Auftragserteilung Muster zur Verfügung stellen

Jetzt Bestellen

Jetzt Anfragen

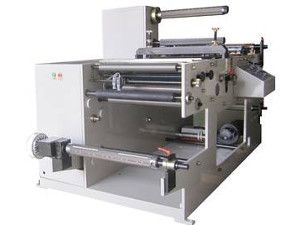

 Rotationsstanzmaschine EASYline R-600

Ausstattung der EASYline R-600

Stahlplattenkonstruktion

  • Geschweißter Stahlrahmen

  • Belegt mit lackierten Stahlplatten

  • Front- und Bodenplatte aus Stahl

  • Seiten und Abdeckplatten aus Stahlblech

  • Elektronik im Maschinengehäuse integriert

  • Anschluss 400 Volt

Abrollung mit pneumatischer Spannwelle

  • Magnetpulverbremse

  • Rechts/links Abwickeln möglich

  • Bahnzug manuell einstellbar

  • Automatische Abschaltung bei Rollenende

  • Pneumatische Spannwelle 76 mm

  • Durchmesser max. Ø 800 mm

  • Rollengewicht max. 250 kg

  • Materialbreite 100 mm bis 600 mm

Splicetisch

  • Splicetisch aus Stahlblech

  • Zwei Magnetgriffe

  • Messerführung für Quer- oder Diagonalschnitt

Bahnmittensteuerung (Bahnkantensteuerung)

  • Mittels Lichttaster

Rotationsstanze

  • Stanzlänge von 200 mm bis 470 mm

  • 1/8 Zoll cp Verzahnung

  • Gegenstanzzylinde

  • Andruckbrücke mit Andrucklagern

  • Einstellbarer Gitterabzug mit Magnetpulverbremse und 76er Spannwelle

  • Ohne Stanzwerkzeuge

  • Adapter für vorhandene Werkzeuge auf Anfrage

Zähler

  • Umschaltmöglichkeit von Etikettenzähler auf Laufmeterzähler

Vorzugseinheit

  • Stahlwalze

  • Gummierte Anpressrolle

  • Einstellbarer Anpressdruck der Anpressrolle

  • Elektromotorisch angetrieben

  • Bahngeschwindigkeit bis 100m/min je nach Produkt

Absaugevorrichtung

  • Axialgehäuse zum Absaugen

Längsschneider

  • Scherenschnittsystem

  • Acht Stück Obermesser

  • Acht Stück Untermesser

  • Minimale Schnittbreite 18mm

2 Stück Aufwicklung

  • Pneumatische Spannwelle für 3 Zoll Hülsen

  • Bahnzug über Magnetpulverkupplung einstellbar

  • Innen/Außenwicklung optional möglich

  • Rollendurchmesser max. 500 mm

  • Zulässiges Achsgewicht 120 kg

  • Bahnzugregelung

Absaugevorrichtung

  • Axialgebläse zum Absaugen eines Randstreifens

Bedienungs- und Steuereinheit

  • Hauptschalter

  • Steuerung EIN

  • Maschine START / STOP

  • Not-Aus

  • Variable Geschwindigkeit durch Drehpotentiometer

  • Meter- und Etikettenzähler umschaltbar

  • Automatisches Stoppen der Maschine bei Erreichen der vorgewählten Meterzahl / Etikettenzahl

  • Elektronikkomponenten im Maschinengehäuse integriert

  • Bahnlauf von links nach rechts

Technische Daten

  • Elektrische Spannung: 400 Volt

  • Elektrische Leistung: 6 KW

  • Strom: 5 Ampere

  • Frequenz: 50 Hz

  • Länge x Breite x Höhe ca.: 2.600 mm x 1.500 mm x 1.650 mm

  • Gewicht ca.: 2.200 kg

Optionen

  • Hydraulische Stanzdruckanzeige

  • Quetschmesserwerk

  • Klingenmesserwerk

  • Spannwellen verschiedener Durchmesser ab 1 Zoll

  • Etikettenzähler für transparente Materialien

  • Laser Gabelsensor für transparente Materialien

  • Bahnhalter pneumatisch

  • Zusätzliche Abwicklung zum Laminieren

  • Antihaftbeschichtung der Leitwalzen

  • Magnetzylinder verschiedener Durchmesser

  • Förderband zum Abtransport von Einzelteilen

  • Registerregelung zum Ausstanzen vorgedruckter Etiketten

  • Arbeitsleuchte

  • uvm. Auf Anfrage
