Hülsenschneidmaschine PROFIline JT-2500SL

Hülsenschneidmaschine PROFIline JT-2500SL zum Schneiden von Kunststoff- und Papphülsen mit folgender Ausstattung:

Die Hülsenschneidmaschine JT-2000SL ist eine vollautomatische Schneidemaschine für große Stückzahlen von Kunststoff- und Papphülsen mit Hülseninnendurchmesser 50-155 mm und Hülsen Wandstärke 2-15 mm.

Die Maschine ist für den Dauerbetrieb ausgelegt.


Jetzt Anfrage senden

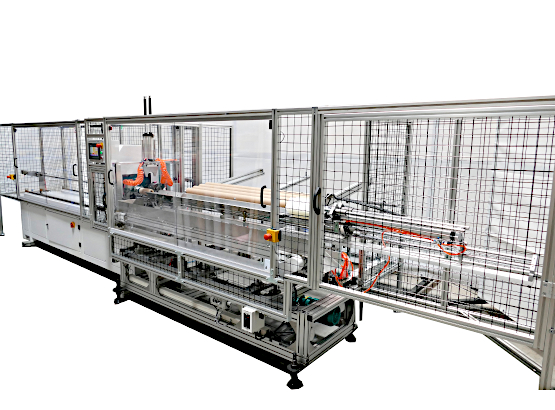

Hülsenschneidmaschine PROFIline JT-2500SL

Professioneller Kernschneider/Hülsenschneider PROFIline JT-2500SL

Die Hülsenschneidmaschine PROFIline JT-2500SL ist für Serienfertiger geeignet. Mit dem vollautomatischen Kernschneider können nachfolgenden Schneidanlagen für z.B. Folien, Papier und Klebebänder nahtlos mit den passenden Rollenkernen versorgt werden.

Die Profiline JT-2500SL ist geeignet zum Schneiden von Kunststoff- und Papphülsen mit bis zu 15 mm Wandstärke und einem Hülsen-Innendurchmesser von 76 mm (3“). Optional sind Wellen für 1,5 Zoll, 2 Zoll, 3 Zoll und 6 Zoll lieferbar.

Die robuste Kernschneide-Maschine ist mit einem großen Magazin für die Langhülsen ausgestattet, so dass ein kontinuierlicher Betrieb möglich ist. Nur gelegentlich muss das Hülsenmagazin aufgefüllt werden. Die Schnittkanten sind durch die langlebigen Kreismesser gratfrei und sehr sauber. Die Lagerung der Wellen, der Antrieb und die Mechanik sind für den Dauerbetrieb (Nonstop-Betrieb) ausgelegt.

Die Steuerung (Touchscreen) erlaubt die Vorgabe unterschiedlicher Kernbreiten in einem Arbeitsauftrag. Das automatische Kernschneideprogramm arbeitet diesen Arbeitsauftrag anschließend ohne weitere Eingriffe durch den Bediener ab.

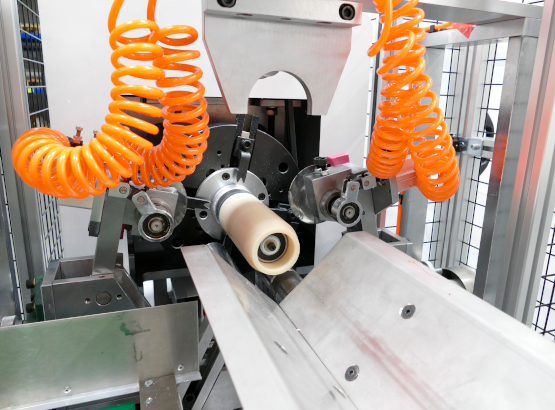

Hauptmaschine

  • Maschinenrahmen aus geschweißtem Rohrrahmen mit Blechen verkleidet und lackiert

  • Elektronik im Gehäuse integriert

  • Rotationskopf auf Kugelführungen gelagert

  • Servomotorisch angetrieben zum genauen positionieren

  • Hülsenklemmung über automatisch Spannpratzen

  • Automatisches Abschieben der fertigen Hülsen

  • Zwei Stück Kreismesser zum Schneiden der Hülsen

  • Wechselteile für Durchmesser von 1,5 Zoll bis 6 Zoll optional möglich

  • Einhausung mit Aluminiumprofilen, Maschendraht und Kunststoffschiebetüren

Odoo Text- und Bildblock

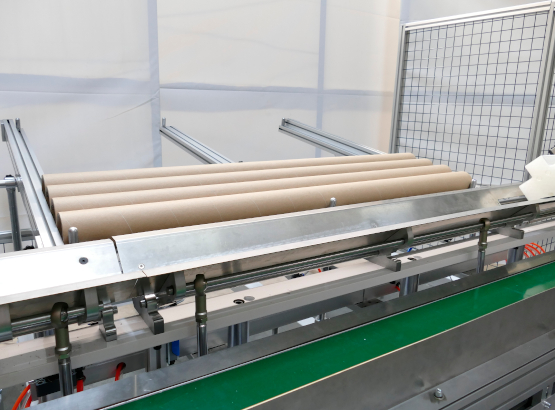

Magazin (optional)

  • Rahmen aus Aluminiumprofilen

  • Magazin für ca. 14 Hülsen (abhängig vom Aussendurchmesser)

  • Hülseninnendurchmesser von 1,5 Zoll bis 6 Zoll möglich

  • Automatisches Aufschieben der Hülsen durch pneumatischen Zylinder

  • Förderband zum Ausbringen der fertigen Hülsen

Odoo Text- und Bildblock

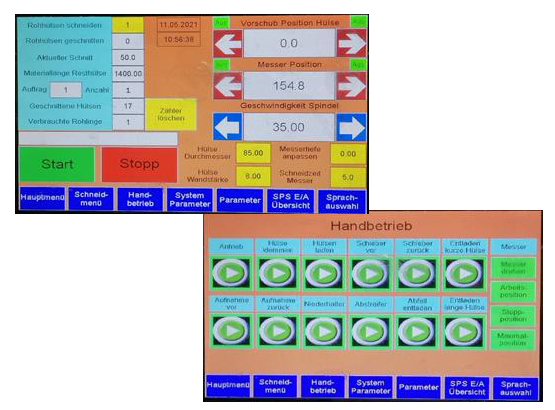

Steuerung und Bedienung

  • Speicherprogrammierbare Steuerung

  • Touch Bedienteil

  • Einstellung sämtlicher Parameter über das Touch-Bedienteil

  • Bedienersprache einstellbar, Englisch/Deutsch/Spanisch, weitere Sprachen optional

Odoo Text- und Bildblock

Technische Daten / Spezifikation:

Hülsenlänge : 2.500 mm

Hülseninnenduchmesser: 38-155 mm

Hülsen Wandstärke: 2-15 mm

Schneidlänge: 10 - 2.500 mm

Schnittgeschwindigkeit: bis zu 60 Schnitte / min

Luftdruck: 0.6 Mpa

Elektrischer Anschluss: 400V, 3 Phasen, 50Hz

Elektrische Leistung: 4kw

Hülsenladen: Manuel, Optional mit Magazin

Abmessung L x B x H mit Magazin: 7.600 mm x 2.200 mm x 2.100 mm

Abmessung L x B x H ohne Magazin: 3.300 mm x 1.000 mm x 2.100 mm

Gewicht je nach Ausführung 1.200 kg bis 2.000 kg
